[솔리드웍스Tip&Tech] 나사산 표시

2025-03-04 조회수 131







『 나사산 표시 』




파트와 어셈블리에서 탭구멍의 나사산 표시 방법에 대해 알아보겠습니다.

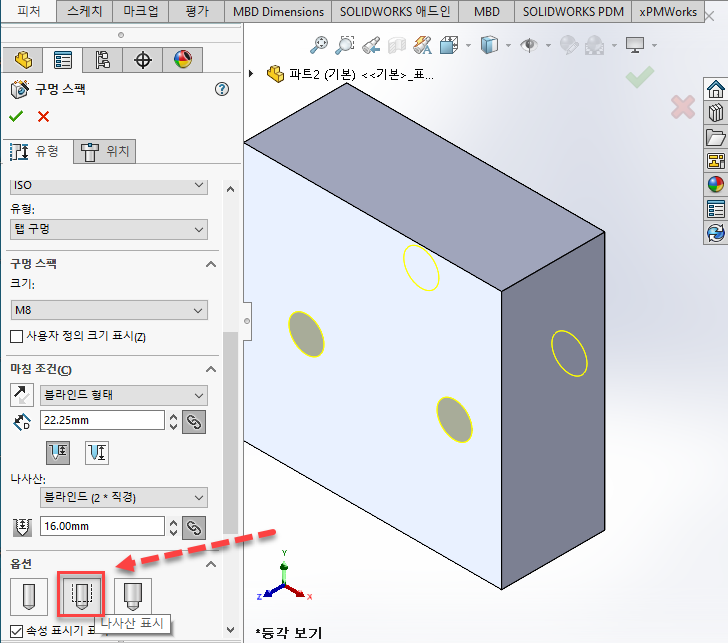

1. 파트에서는 기본적으로 아래 그림과 같이 해당 구멍 피쳐의 “옵션 > 나사산 표시”가 회색으로 선택되어 있을경우 나사산이 표시됩니다.





NOTE : 어셈블리 도면에서 나사산 표시가 되려면 위 옵션이 선택되어 있는 피처만 표시 됩니다.

            어셈블리 도면에서 나사산 표시하는 방법은 [솔리드웍스Tip&Tech] 어셈블리 도면에서 나사산 표시 방법 참고하시기 바랍니다.


위 옵션이 선택되어 있음에도 나사산이 표시되지 않는다면, 주석 표시 옵션이 꺼져 있기 때문인데요. 다음 2가지를 확인합니다.

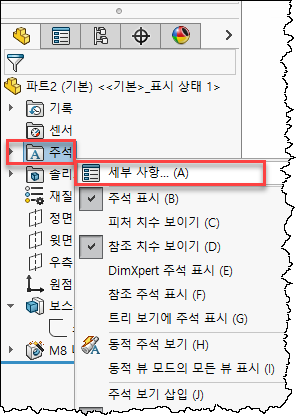

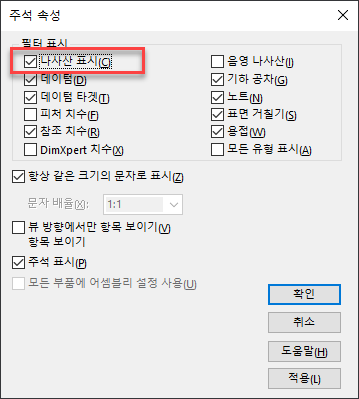

1) 아래 그림과 같이 디자인 트리 > 주석 마우스 오른 클릭 메뉴 > 세부사항에서 “나사산 표시”가 체크되어 있어야 합니다.

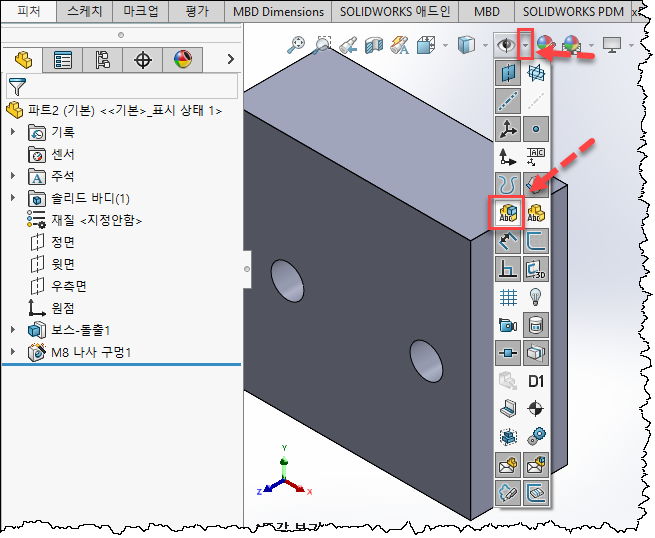

2) 아래 그림과 같이 빠른 보기메뉴 > 눈모양 아이콘 확장후 “최상위 주석보기” 아이콘이 회색으로 켜져 있어야 합니다.






Tip : 프로그램 기본값은 회색으로 켜져 있는 상태이므로 일반적으로 1)번 나사산 표시만 체크해도 됩니다.

 

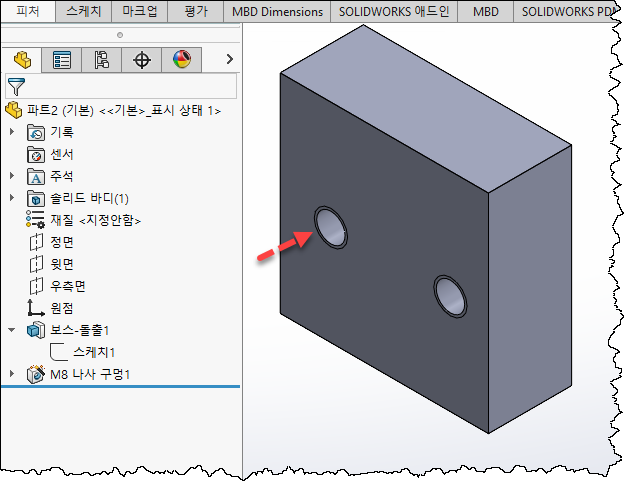

위 2가지 주석 표시 옵션이 모두 활성화 되었다면 아래 그림과 같이 나사산이 표시됩니다.







2. 어셈블리에서 탭구멍이 있는 부품의 나사산 표시 방법

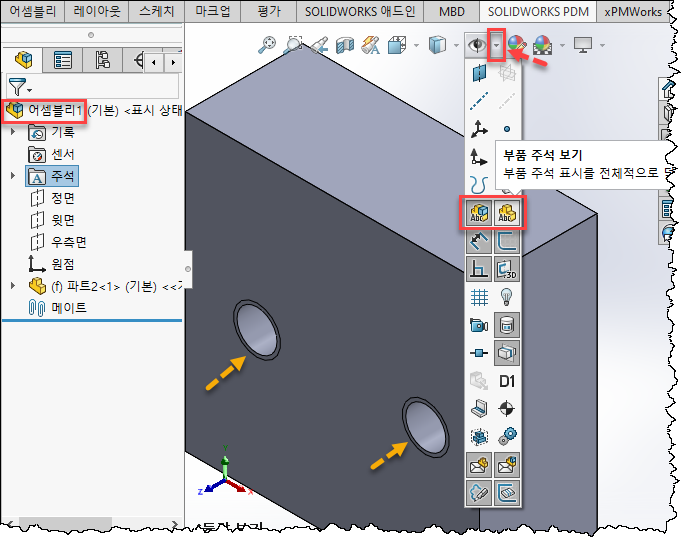

아래 그림과 같이 빠른 보기메뉴 > 눈모양 아이콘 확장후 “최상위 주석보기”와“부품 주석 보기”가 모두 회색으로 켜져 있어야 합니다.
