[솔리드웍스Tip&Tech] 1:1로 DWG 저장시 테두리만 축척이 적용되지 않는 문제

2025-07-01 조회수 47






『 1:1로 DWG 저장시 테두리만 축척이 적용되지 않는 문제 』







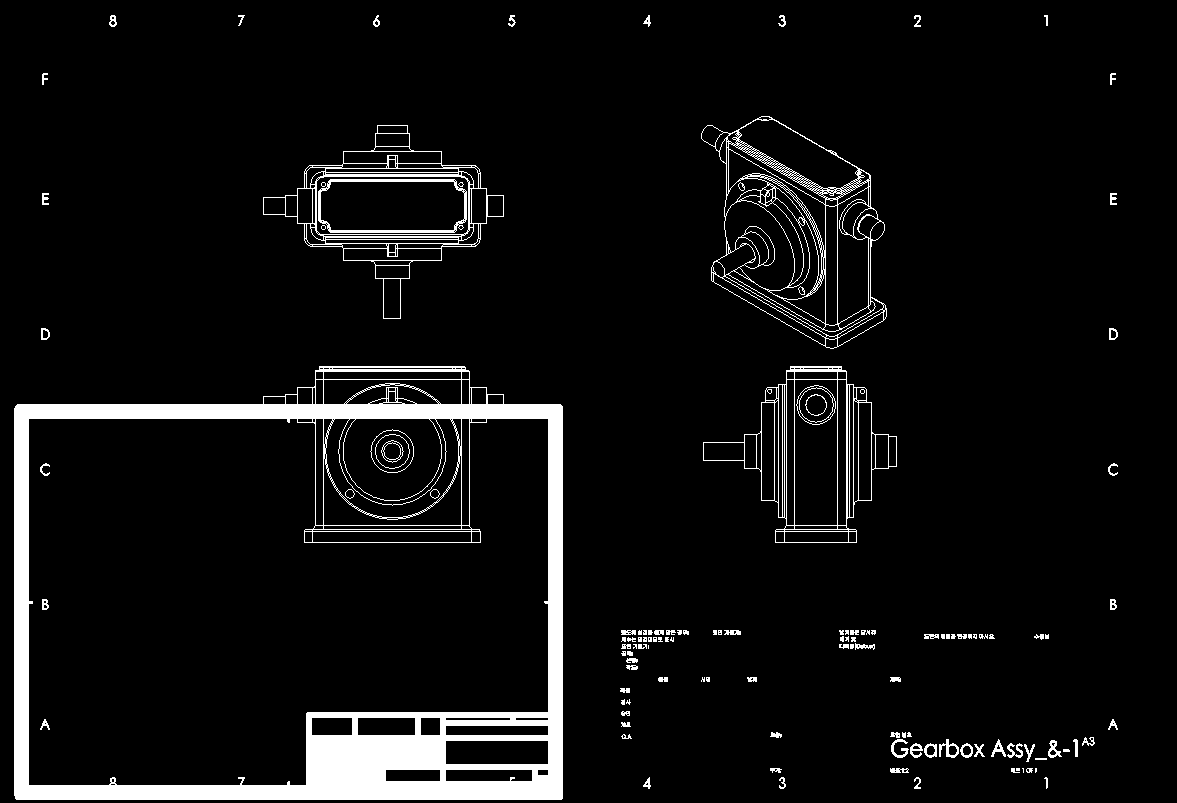

이번 포스팅에서는 솔리드웍스 도면을 1:1 배율로 DWG 저장 시 아래 그림과 같이 테두리만 축척이 적용되지 않는 문제에 대한 해결방법에 대해 알아보겠습니다.

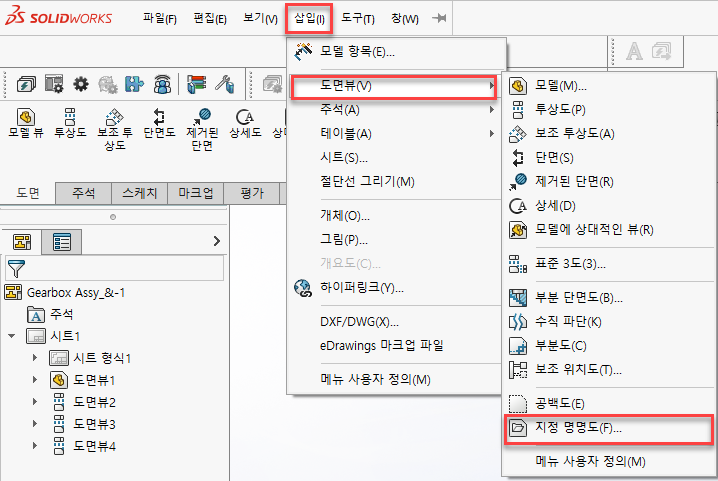

원인은 지정명명도가 저장되어 있는 도면 템플릿을 사용할 경우 발생합니다.








해결 방법 1 :

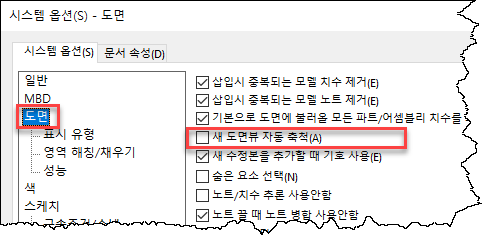

지정명명도가 있는 템플릿을 사용할 경우, 시스템 옵션 > 도면 > “새 도면뷰 자동 축척”을 체크해제 하고 도면을 작성합니다.





NOTE : 자동 축척이 해제되었기 때문에 시트 배율을 수동으로 조정해 줘야 합니다.





해결 방법 2 :

지정명명도 저장되어 있지 않은 템플릿 즉, 지정명명도를 삭제한 템플릿으로 도면을 작성합니다.
