[솔리드웍스Tip&Tech] SOLIDWORKS 도면을 PDF 저장시 치수,주석 등이 누락되는 현상

2026-03-23 조회수 18

첨부파일 ARIALUNI.TTF (22.7 MB)




『 SOLIDWORKS 도면을 PDF 저장시 치수,주석 등이 누락되는 현상 』

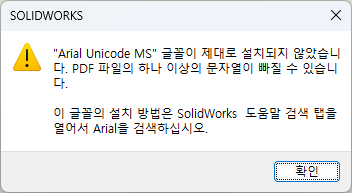

도면을 PDF로 저장시 아래 메시지 창이 나타나는 경우는 해당 글꼴이 누락되었기 때문입니다.





NOTE : 작업스케줄러와 같은 일괄출력을 진행하면 위와 같은 메시지 창이 나타나지 않습니다.


글꼴이 누락된 상태에서 저장된 PDF 결과는 아래 그림과 같이 치수, 주석 등이 제대로 표시되지 않습니다.





【 해결방법 】

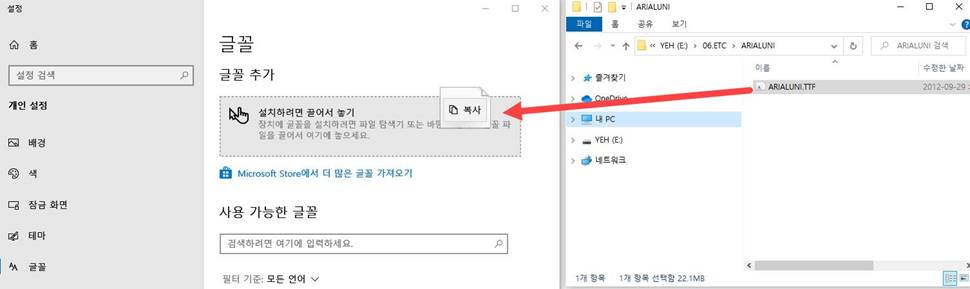

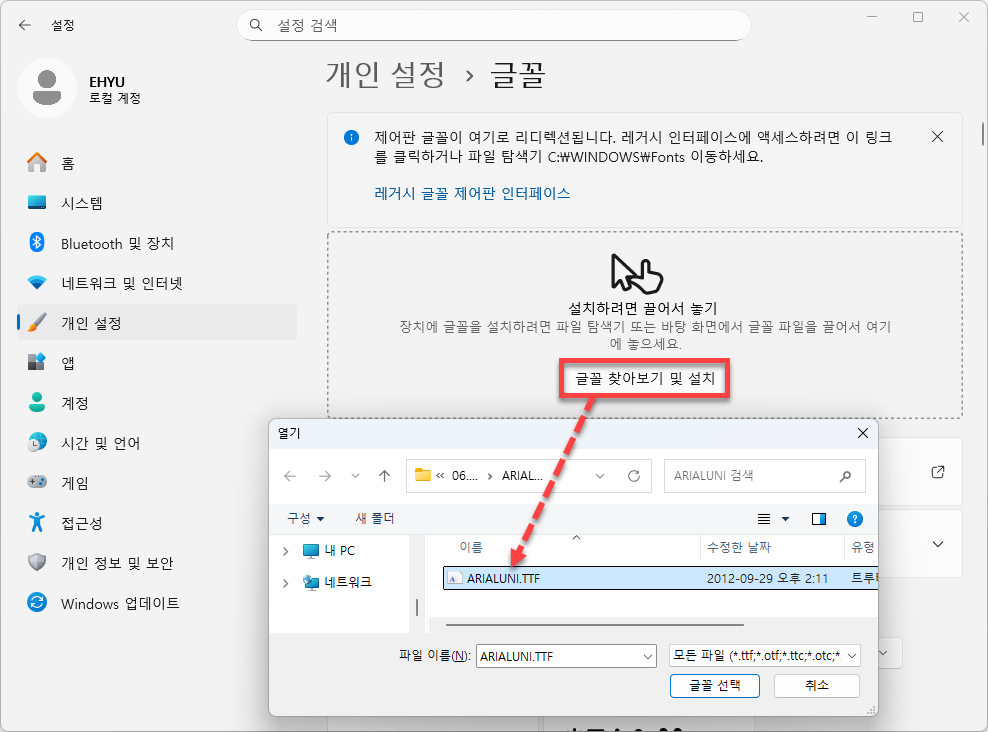

아래 그림과 같이 윈도우 검색에서 글꼴 또는 font를 검색하여 글꼴 폴더에 다운로드 받은 ARIALUNI.TTF 를 끌어놓기하거나 찾아보기로 추가해 줍니다.

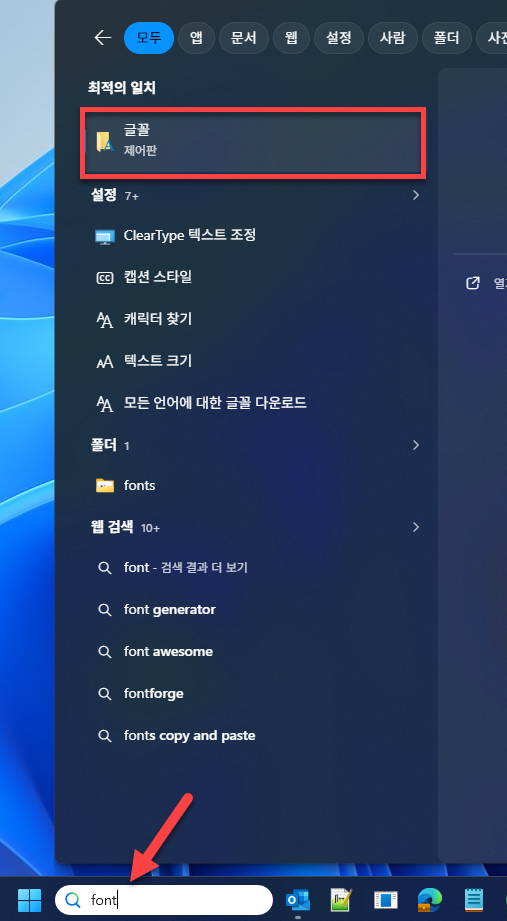

[Windows 11]





 

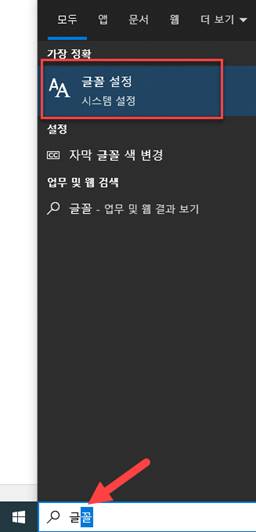

[Windows 10]





 

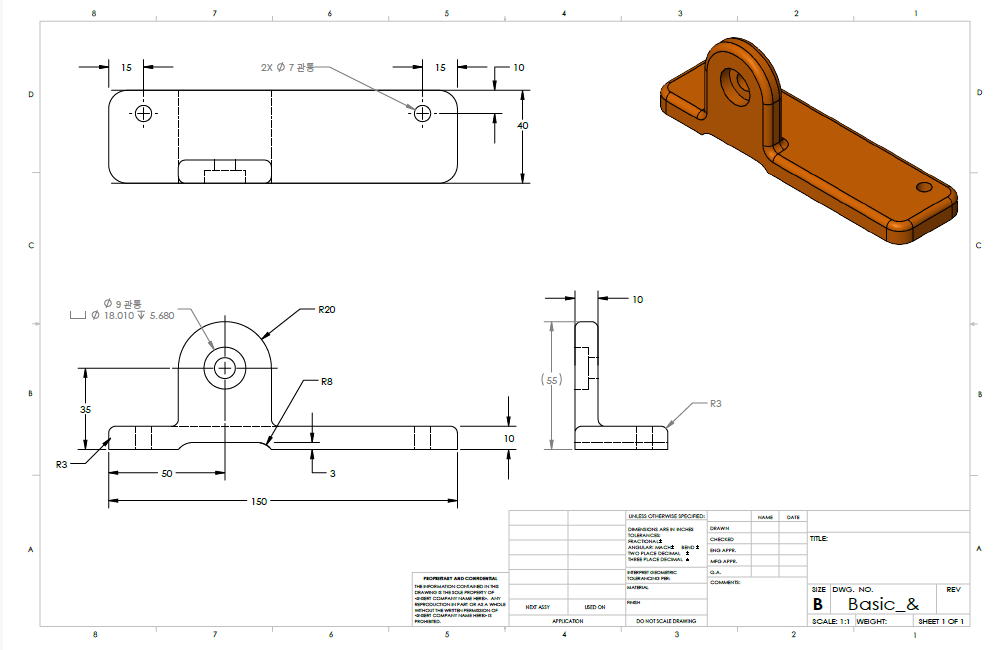

글꼴 추가 후에 PDF로 저장하면 아래 그림과 같이 정상적으로 표시됩니다.
