[솔리드웍스Tip&Tech] 호나 원의 사분점에서 치수 지정하는 방법

2026-03-25 조회수 23




『 호나 원의 사분점에서 치수 지정하는 방법 』





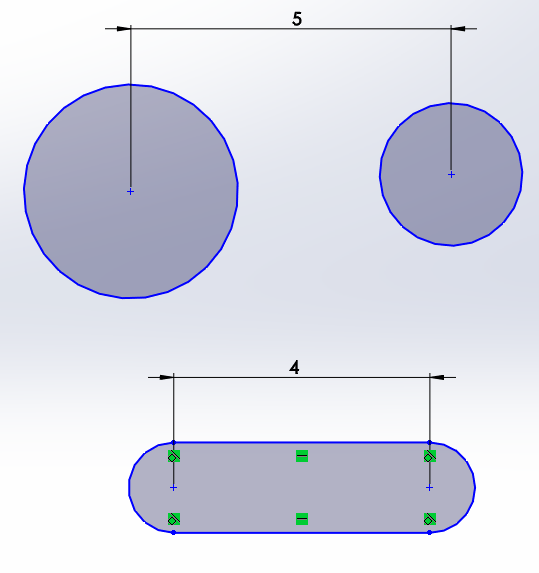

아래 그림과 같이 지능형 치수를 실행하여 호 또는 원 요소를 선택하게 되면 기본적으로 중심점에서부터 치수가 표시됩니다.




중심점이 아닌 호나 원의 사분점 위치에서 치수를 적용하기 위해서는 다음과 같이 진행합니다.

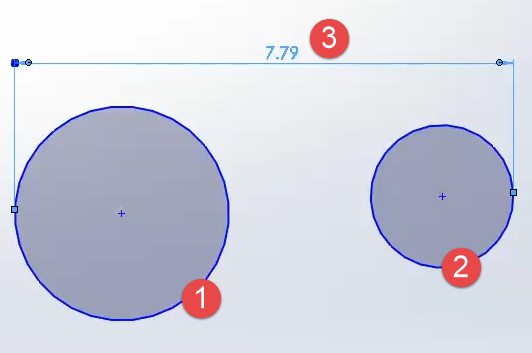

지능형 치수 실행 후

SHIFT를 누른 채 ①번 요소를 선택하고

이어서 SHIFT를 누른 채 ②번 요소를 선택한 후 ③ 위치에 치수를 배치합니다.

즉, 원이나 호의 사분점으로부터 치수를 적용하려면 해당 요소를 SHIFT를 누른 채 선택해 줍니다.





NOTE : 호의 경우 사분점 근처에 마우스를 올려놓으면 사분점 포인트가 나타나는데 이때 해당 포인트를 선택해도 됩니다.



[참고] 호 상태를 변경하는 방법

원호 사이의 치수를 클릭하면 아래 그림과 같이 좌측 패널 PropertyManager → 지시선 탭 → 호 상태에서 각 호의 상태를 변경할 수 있습니다.

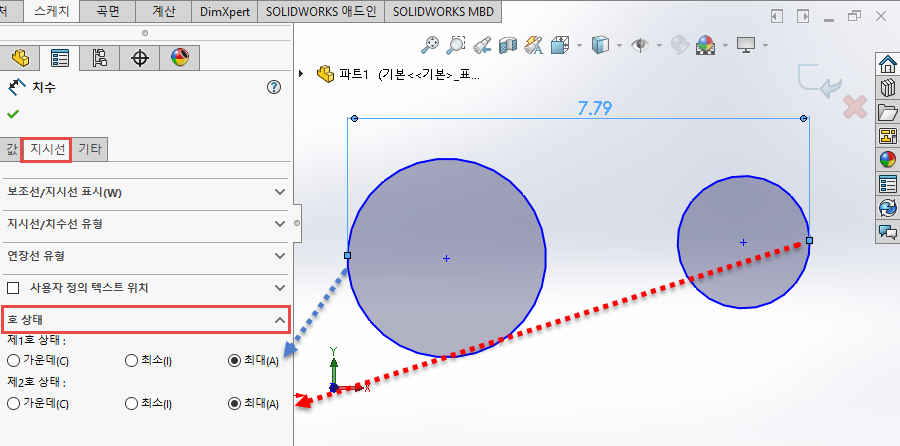

▲ 제1호 - 최대 / 제2호 - 최대

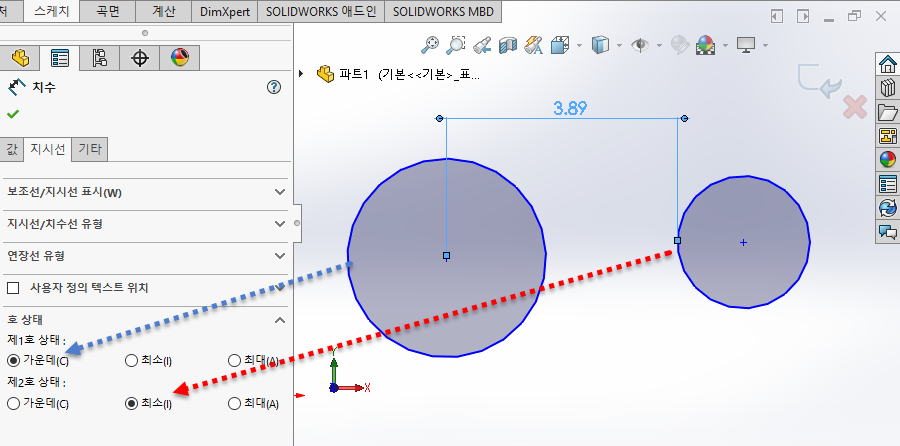

▲ 제1호 - 가운데 / 제2호 - 최소
