[시뮬레이션Tip&Tech] SOLIDWORKS Flow Simulation 무료 튜터리얼 사용방법

2026-06-26 조회수 10




『 SOLIDWORKS Flow Simulation 무료 튜터리얼 사용방법 』




이번 글에서는 SOLIDWORKS Flow Simulation 무료 튜토리얼을 실행하는 방법과 함께 다양한 예제를 활용하는 방법을 소개해드립니다.


 SOLIDWORKS Flow Simulation이란?


SOLIDWORKS Flow Simulation은 제품 설계 단계에서 공기, 물 등의 유체 흐름, 압력 분포, 온도 변화, 열전달 등을 분석할 수 있는 CFD(Computational Fluid Dynamics) 해석 솔루션입니다.

별도의 복잡한 프로그램 없이 SOLIDWORKS 환경에서 바로 사용할 수 있어 설계 변경과 해석을 반복하며 제품 성능을 빠르게 검증할 수 있습니다.


대표 활용 분야는 다음과 같습니다.

  • 전자제품 냉각 해석
  • 팬 및 블로워 성능 분석
  • 배관 및 밸브 유동해석
  • 열교환기 성능 검토
  • 자동차 및 산업장비 공기 흐름 분석



  FLOW Simulation 튜터리얼 실행

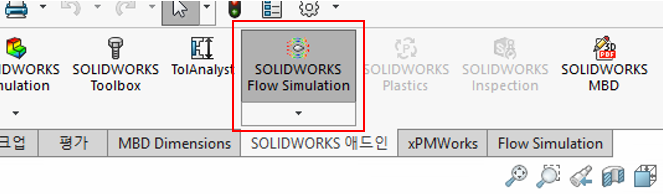

 먼저 SOLIDWORKS를 실행한 후 애드인(Add-ins) 메뉴에서 SOLIDWORKS Flow Simulation을 활성화합니다.

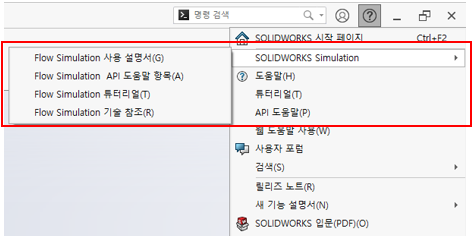

SOLIDWORKS 화면 내 우측 상단 도움말 클릭 후 SOLIDWORKS Simulation 에서 Flow Simulation 튜터리얼을 클릭합니다.

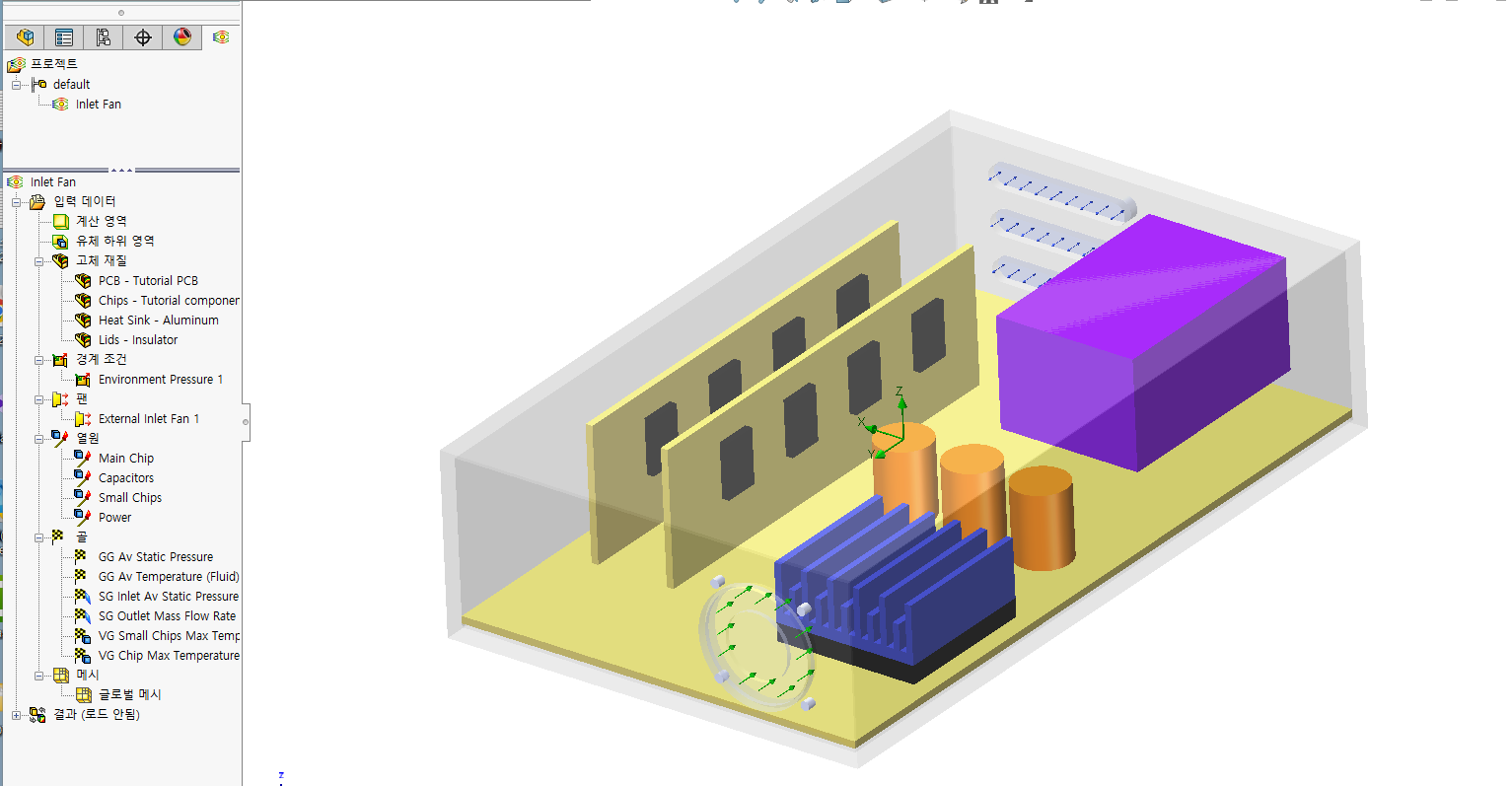

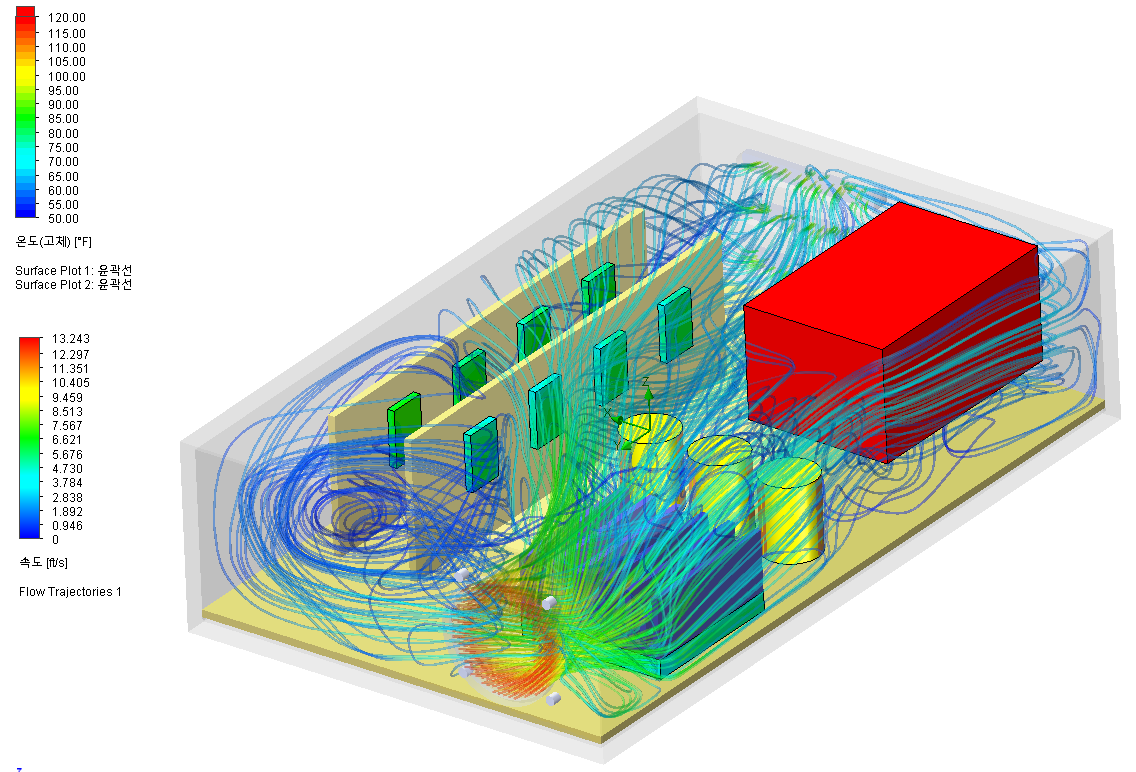

 다양한 예시를 통한 튜터리얼 진행 가능

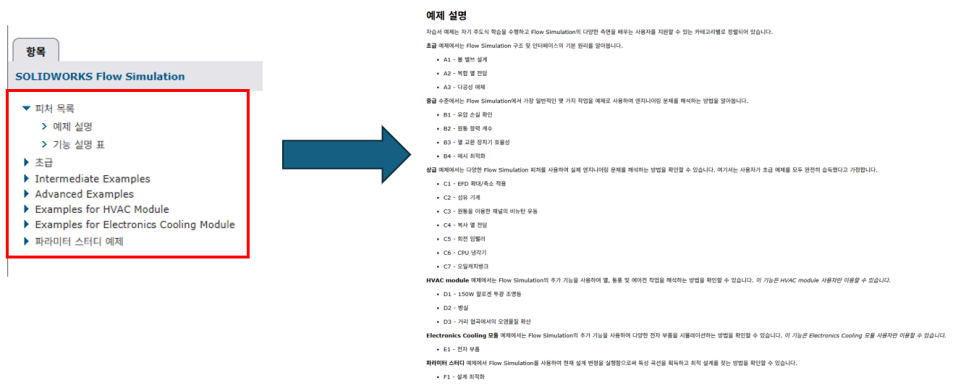

 튜토리얼에서는 실제 산업에서 자주 사용하는 다양한 해석 예제를 제공합니다.

예를 들어

  • 내부 유동 해석
  • 외부 유동 해석
  • 열전달 해석
  • 자연대류
  • 강제대류
  • 전자장비 냉각
  • 팬 성능 분석

등을 단계별로 따라 하면서 학습할 수 있습니다.


초보자도 설명을 보며 그대로 따라 하면 Flow Simulation의 기본 사용법을 익힐 수 있습니다.

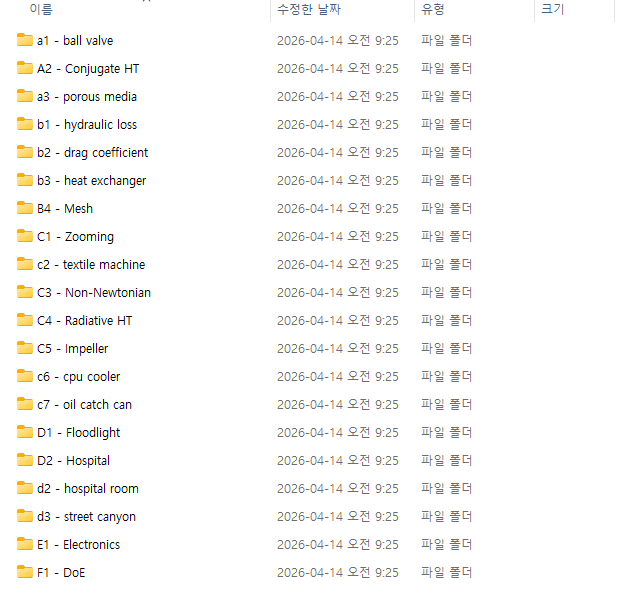

  예제 파일 위치


기본 설치 경로 기준으로 예제 파일은 아래 위치에서 확인할 수 있습니다.

C:￦Program Files￦SOLIDWORKS Corp 2026￦SOLIDWORKS Flow Simulation￦Examples

튜터리얼에서 사용하는 모델 파일도 함께 제공되므로 별도의 데이터를 준비할 필요가 없습니다.




  SOLIDWORKS Flow Simulation을 배우는 가장 빠른 방법


많은 사용자가 처음에는 유동해석이 어렵다고 생각하지만, 기본 제공되는 튜토리얼만 따라 해도

  • 프로젝트 생성
  • 경계조건 설정
  • 재질 입력
  • 메시 생성
  • 계산 실행
  • 결과 확인

까지 전체 해석 과정을 경험할 수 있습니다.


실무에서도 자주 사용하는 기능들이 포함되어 있어 교육용뿐 아니라 실전 학습에도 큰 도움이 됩니다.





SOLIDWORKS Flow Simulation은 제품 개발 단계에서 성능을 사전에 검증하여 개발 기간과 비용을 줄일 수 있는 강력한 해석 솔루션입니다.


특히 기본 제공되는 무료 튜터리얼을 활용하면 별도의 교육 없이도 기능을 빠르게 익힐 수 있으며, 다양한 예제를 통해 실제 해석 업무에 필요한 감각을 자연스럽게 익힐 수 있습니다.


Flow Simulation을 처음 시작하신다면 가장 먼저 기본 튜터리얼부터 진행해 보시길 추천드립니다.
