[솔리드웍스Tip&Tech] 사용자 재질 추가하는 방법

2022-12-20 조회수 320






사용자 재질 추가하는 방법

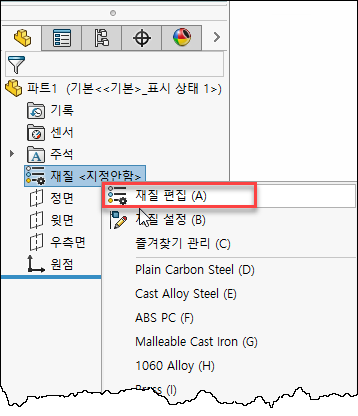

활성파트의 디자인 트리 > 재질에서 “마우스 오른클릭 메뉴 > 재질 편집”을 실행합니다.

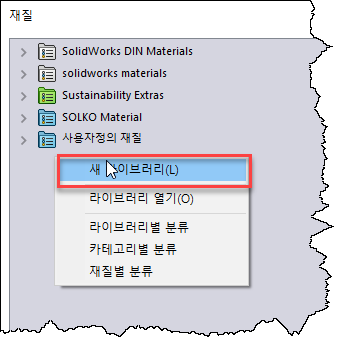

아래 그림과 같이 재질 대화상자의 빈 영역에서 “마우스 오른클릭 메뉴 > 새 라이브러리”를 실행합니다.




[NOTE] 하얀색 폴더 = 시스템 재질, 파란색 폴더 = 사용자 재질

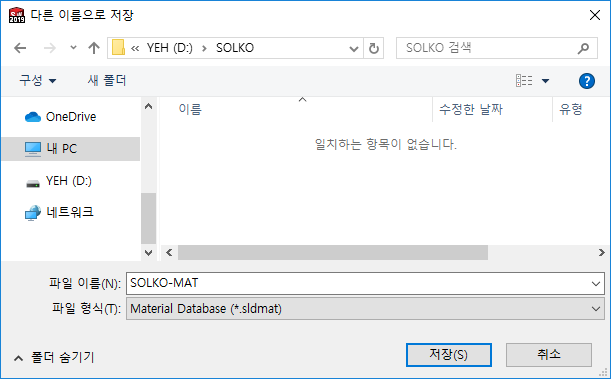

읽고 쓰기가 가능한 폴더 경로를 지정한 후 사용자 재질 라이브러리의 파일명을 저장합니다. (예: SOLKO-MAT.sldmat)

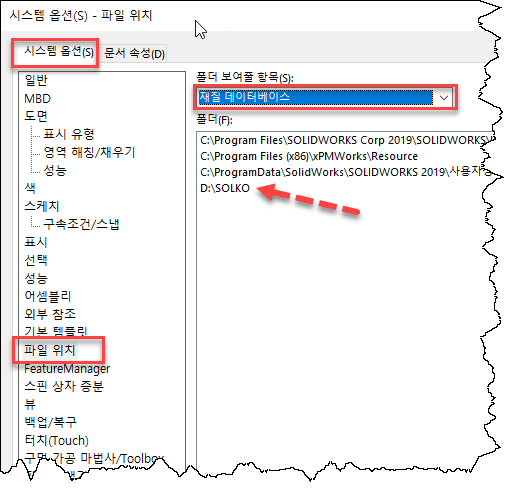

[NOTE] 이렇게 지정한 사용자 재질데이터베이스 경로는 “시스템 옵션> 파일 위치> 재질 데이터베이스”에 자동 추가됩니다.

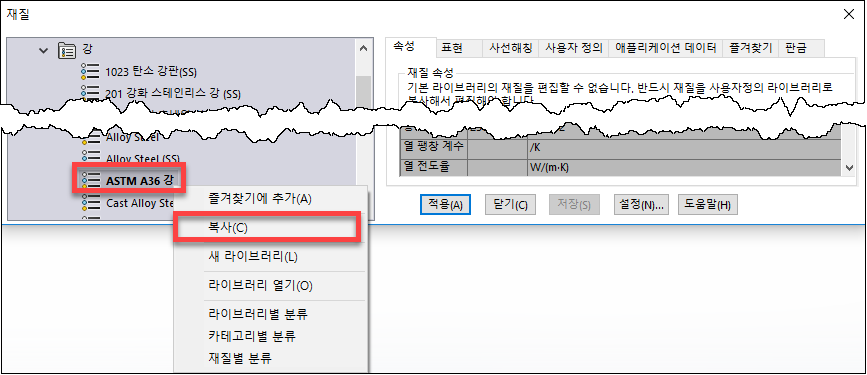

솔리드웍스 재질 중 새로 만들고자 하는 재질과 물성치가 유사한 재질을 선택한후 “마우스 오른 클릭 메뉴 > 복사”를 실행합니다.

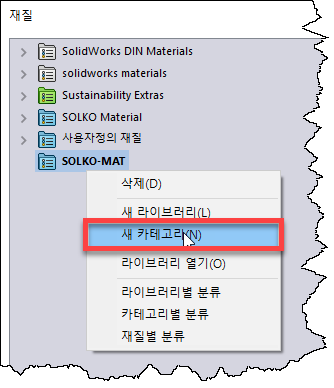

사용자 라이브러리에서 “마우스 오른 클릭 메뉴 > 새 카테고리”를 실행하여 새로운 카테고리를 생성합니다.

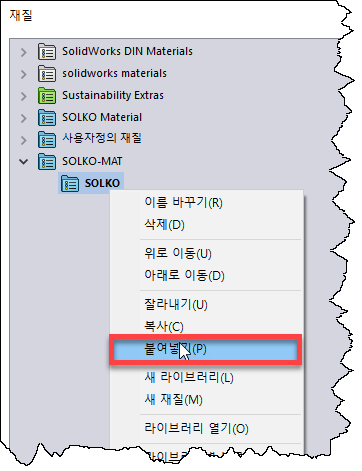

새로운 카테고리에서 앞서 복사한 재질을 “마우스 오른 클릭 메뉴 > 붙여넣기”로붙여넣기 합니다.

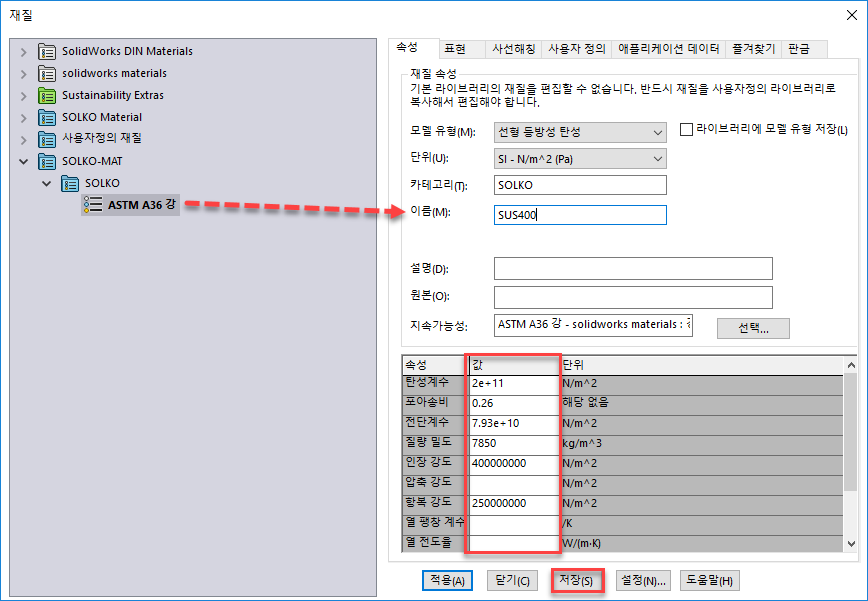

이렇게  복사한 재질을 선택하고 오른쪽 창에서 이름, 물성치, 표현 등을 변경하고 ”저장”버튼을 클릭합니다.
