[솔리드웍스Tip&Tech] 파트 – 구멍 가공 마법사 오류

2024-06-27 조회수 98





『 파트 - 구멍 가공 마법사 오류 』






파트에서 구멍 가공 마법사 실행 시, 나타나는 오류의 해결방법 알아보겠습니다.


구멍 가공 마법사는 모델링 단계에서 구멍(Hole)이나 탭(Tap)등을 만들 수 있는 유용한 피처입니다.

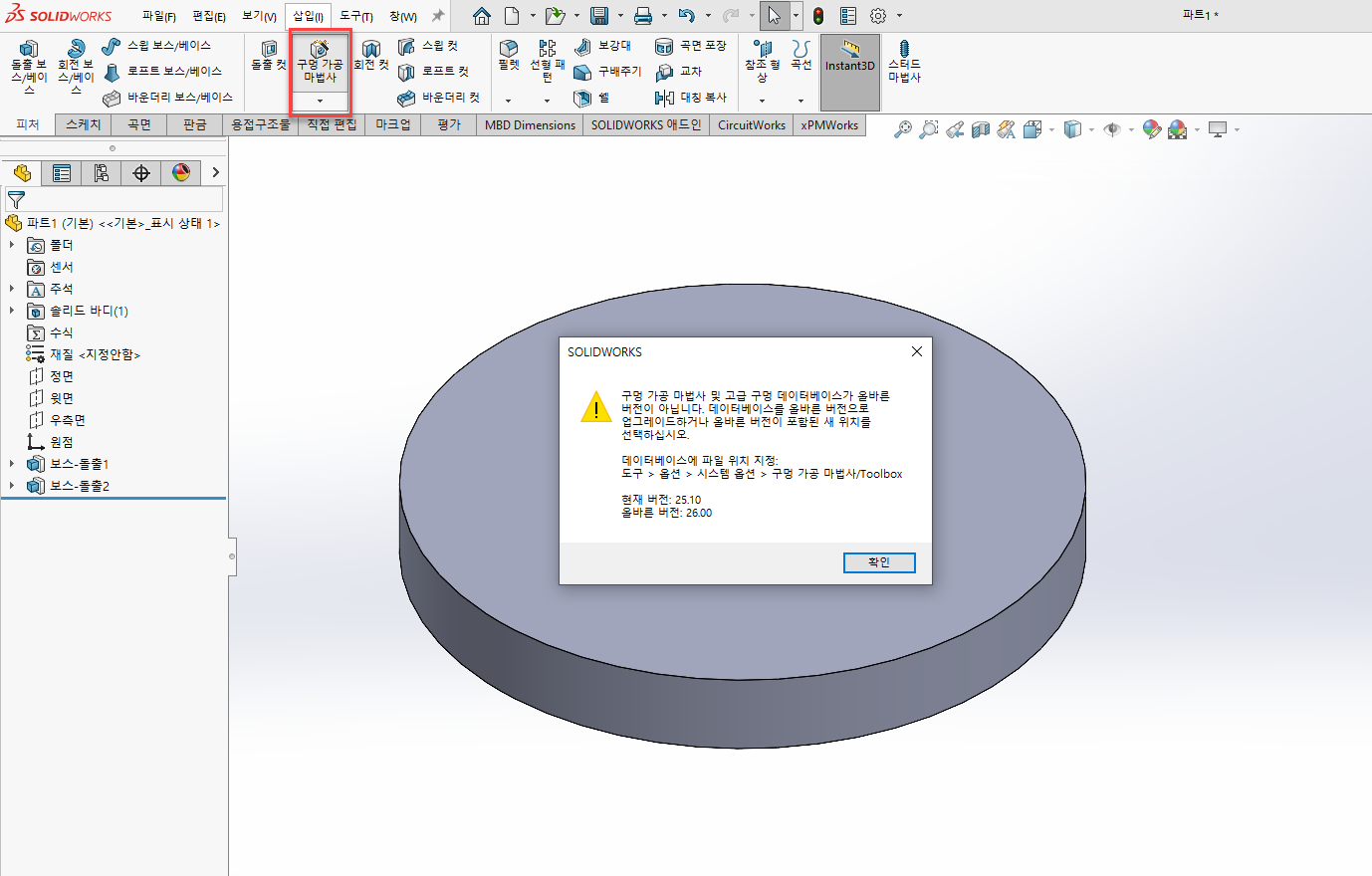

그렇기 때문에 구멍 가공 마법사 실행 시 아래의 오류 창이 나타난다면 미룰 수 없이 신속히 해결해야 합니다.

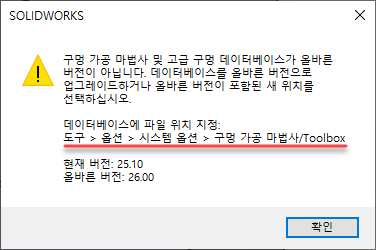

해당 오류는 보통 SOLIDWORKS의 버전과 툴박스 폴더의 버전이 달라서 나타납니다.

해결방법으로는 오류 메세지의 설명에 따라 시스템 옵션을 클릭합니다.

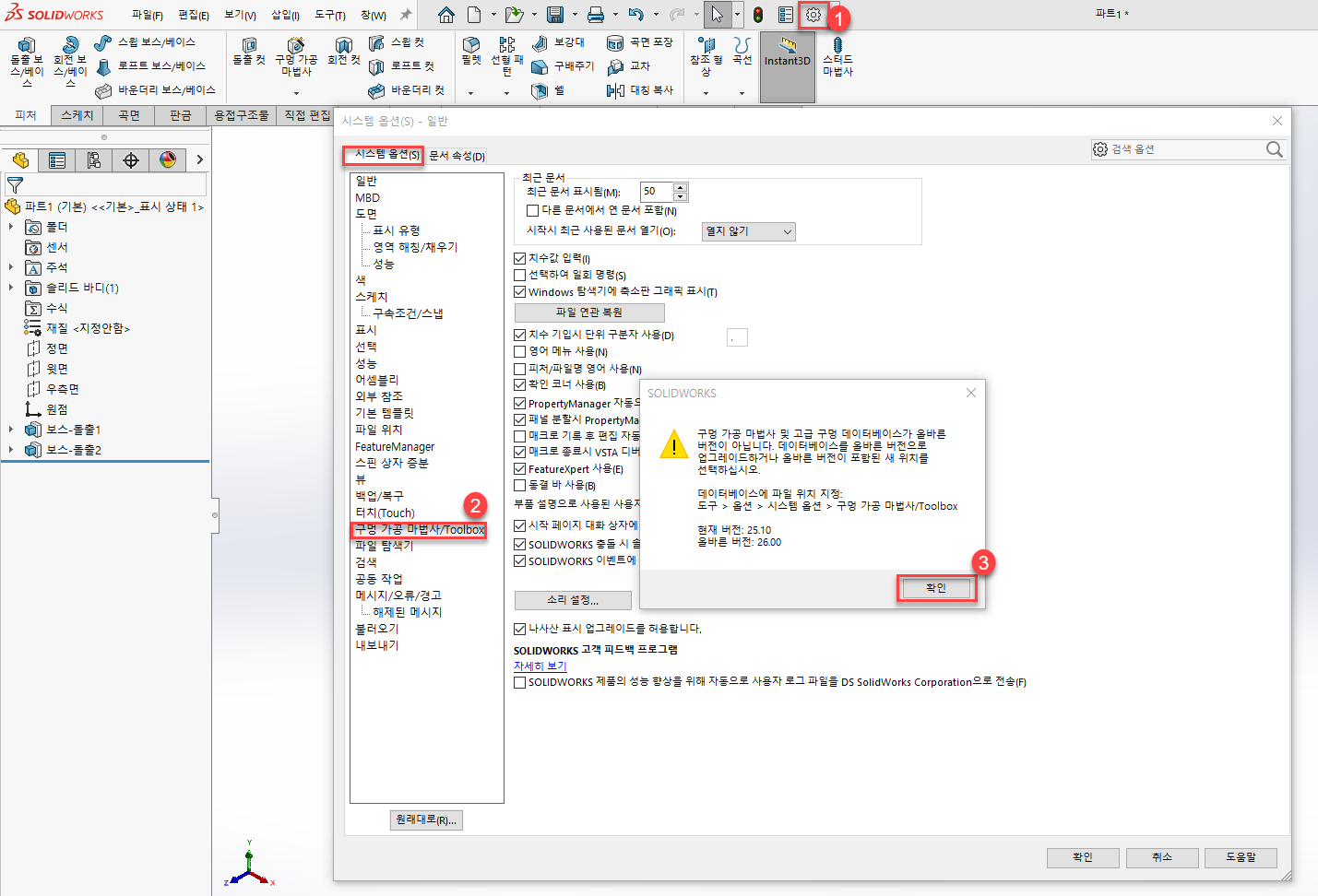

  1   SOLIDWORKS 상단에 있는 옵션을 클릭 후

  2   시스템 옵션에서 구멍 가공 마법사/Toolbox를 클릭합니다.

  3   오류창이 나타나면 확인을 클릭합니다.

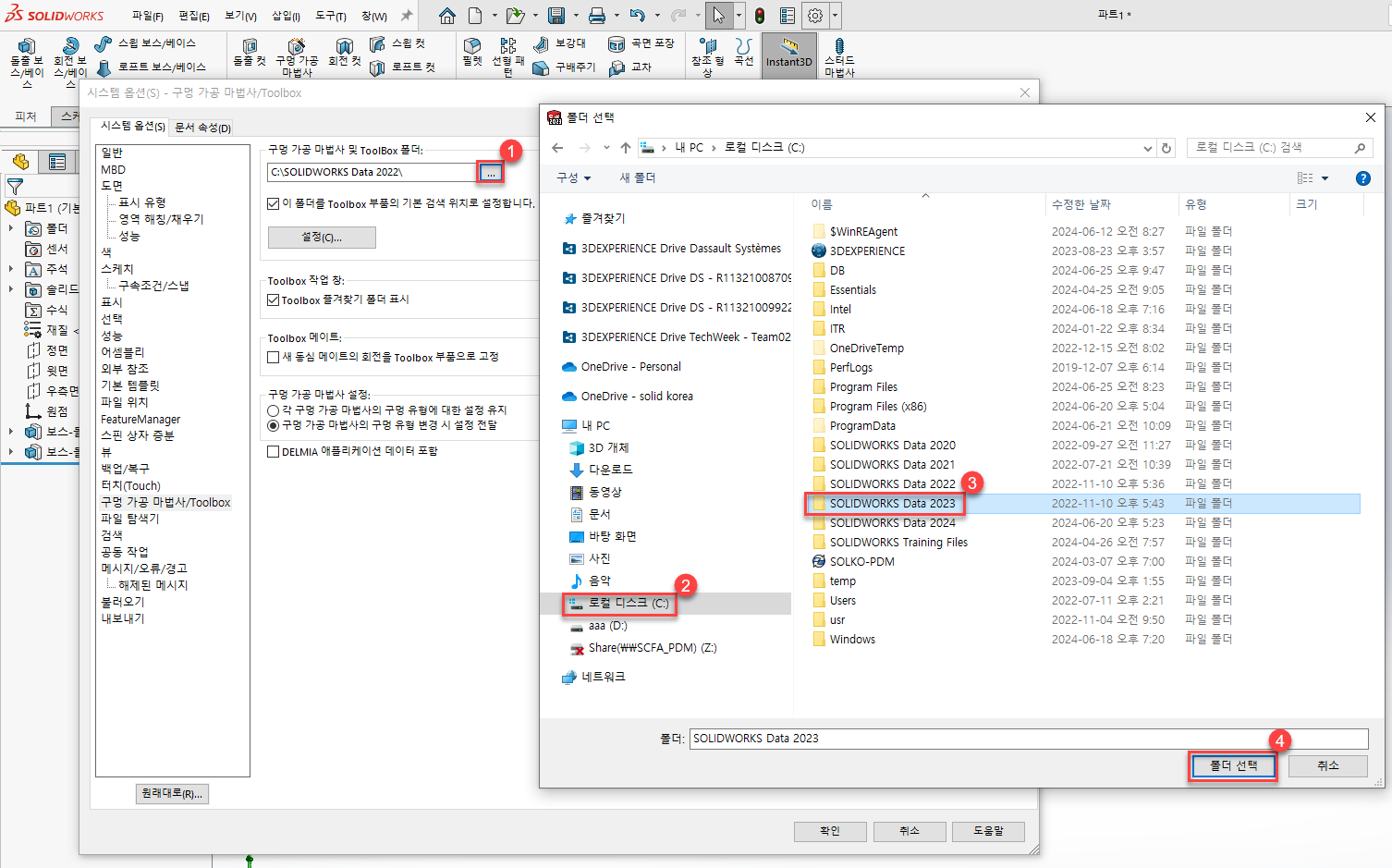

  1   구멍 가공 마법사 및 ToolBox 폴더에서 … 아이콘을 클릭 후 경로를 재지정 합니다.

  2   경로는 내 PC > 로컬디스크 (C:) 에서

  3   SOLIDWORKS Data 20xx이며 SOLIDWORKS의 버전과 일치하는 폴더를 선택합니다.

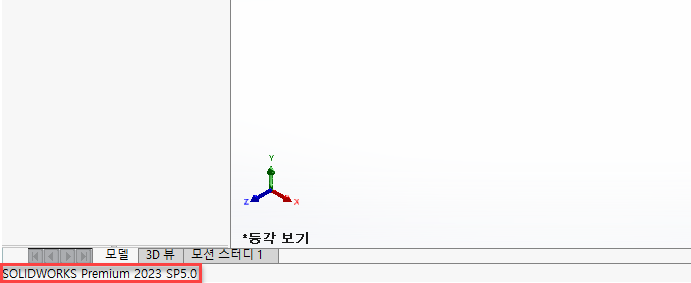

Tip : SOLIDWORKS의 버전은 실행 아이콘에서도 확인 할 수 있지만 SOLIDWORKS의 맨 왼쪽 하단에서도 버전을 체크할 수 있습니다.
